Программа для расчета наземных и тропосферных радиоканалов и зон покрытия SBTallBand версия 3.01 от 22.01.2024 г..
Программа SBTallBand предназначена для оперативного расчета радиоканалов и зон покрытия радиотехнических систем передачи информации в диапазоне от 30 МГц до 350 ГГц в любом районе Земли от южной широты 72о до северной широты 83о.
Программное обеспечение
- SBTallBand без геоинформационных файлов:
ПО SBTallBand 3.01
Операционная система: 64 разрядная операционная система Windows 7 и выше, Astra Linux v.1.74. - Программа и выборка геоданных на 1/8 Земного шара (0..90 с.ш., 0..90 в.д.) – 3 ГБ, для записи на DVD. Запуск с DVD невозможен, надо копировать на жесткий диск.
Архив для скачивания - Исходники – проект во Free Pascal Lazarus 2.0
Архив для скачивания - Геоинформационная база данных
(весь земной шар):
Архив для скачивания - Геоинформационная база данных
(только северо-восточное четверьшарие):
Архив для скачивания
Геоданные от 2015 г. srtm3 и lcv. Есть возможность дорисовки на трассу новых препятствий разных типов.
По вопросам технической поддержки данного ПО обращайтесь на: allband@sbtcom.ru
Особенности программы
- Лицензия GNU GENERAL PUBLIC LICENSE v.3. Программа распространяется бесплатно.
- Диапазон частот: 30 МГц..350 ГГц.
- Местоположение станций – земная поверхность, включая водные поверхности.
- Методика расчетов – Рекомендации Международного Союза Электросвязи МСЭ-R: P.2001-4, P.837-6, 838-3, P.835-6, P.676-9 и Р.1144-9.
- Рельеф Земли – данные Shuttle radar topographic mission (SRTM3).
- Подстилающая поверхность – данные LCV (land cover).
- Возможность ручного ввода дополнительных препятствий.
- Десятичный разделитель – точка.
- Полная автономность, не требует подключения к сети.
- Интуитивно понятный для специалистов интерфейс.
- Не требует предварительных настроек.
- Практическая направленность, результаты расчета в понятном для практиков виде.

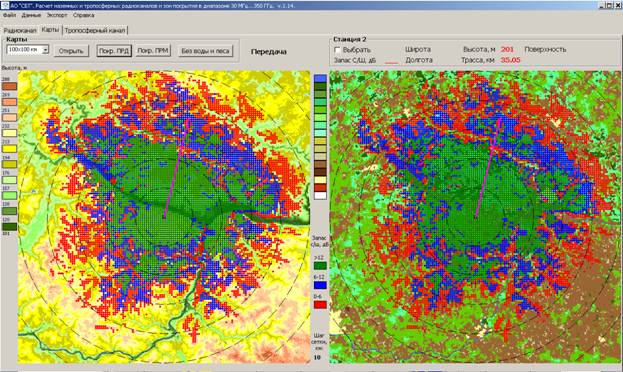

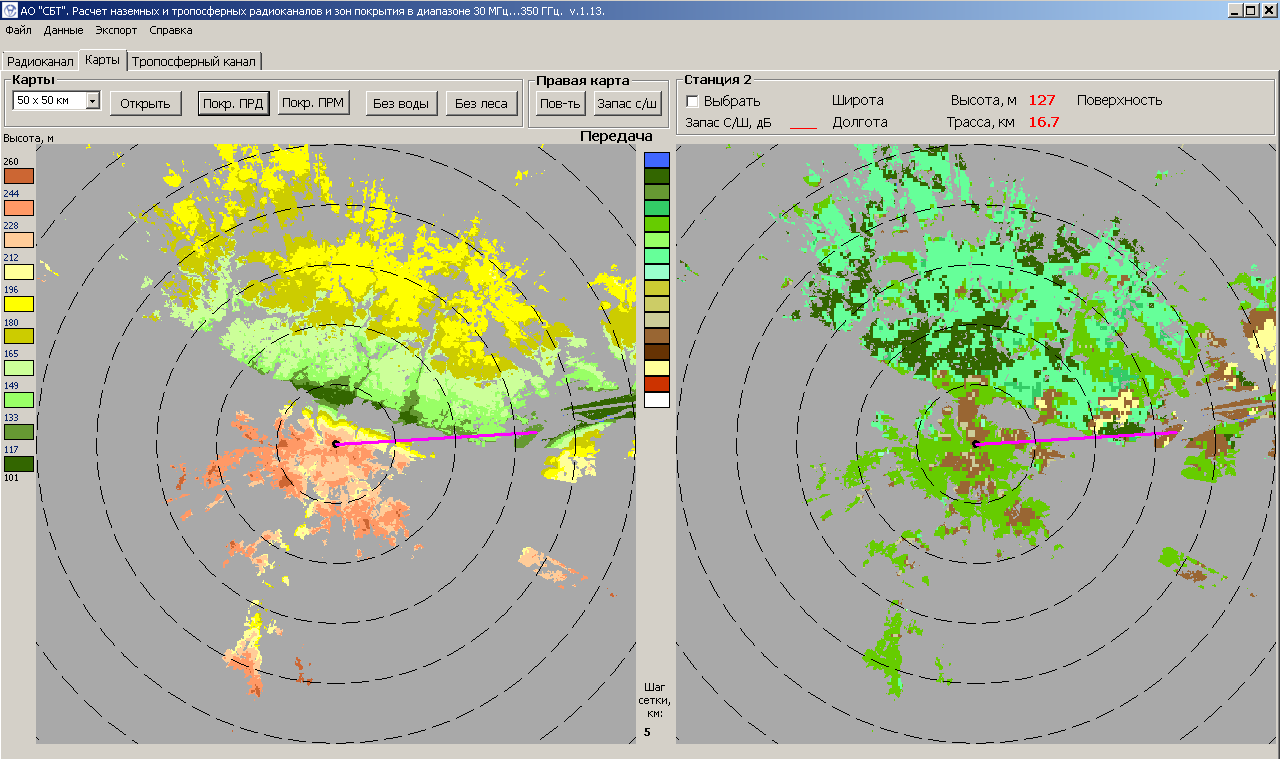

- Карты высот, подстилающих поверхностей и запаса энергетики размера (200х200 км, 100х100 км, 50х50 км, 25х25 км и 12.5х12.5 км).
- Глобальный охват: от 72о ю.ш. до 83о с.ш. при любой долготе.
- Автоматический пересчет координат из формата град-мин-сек в десятичный и обратно.

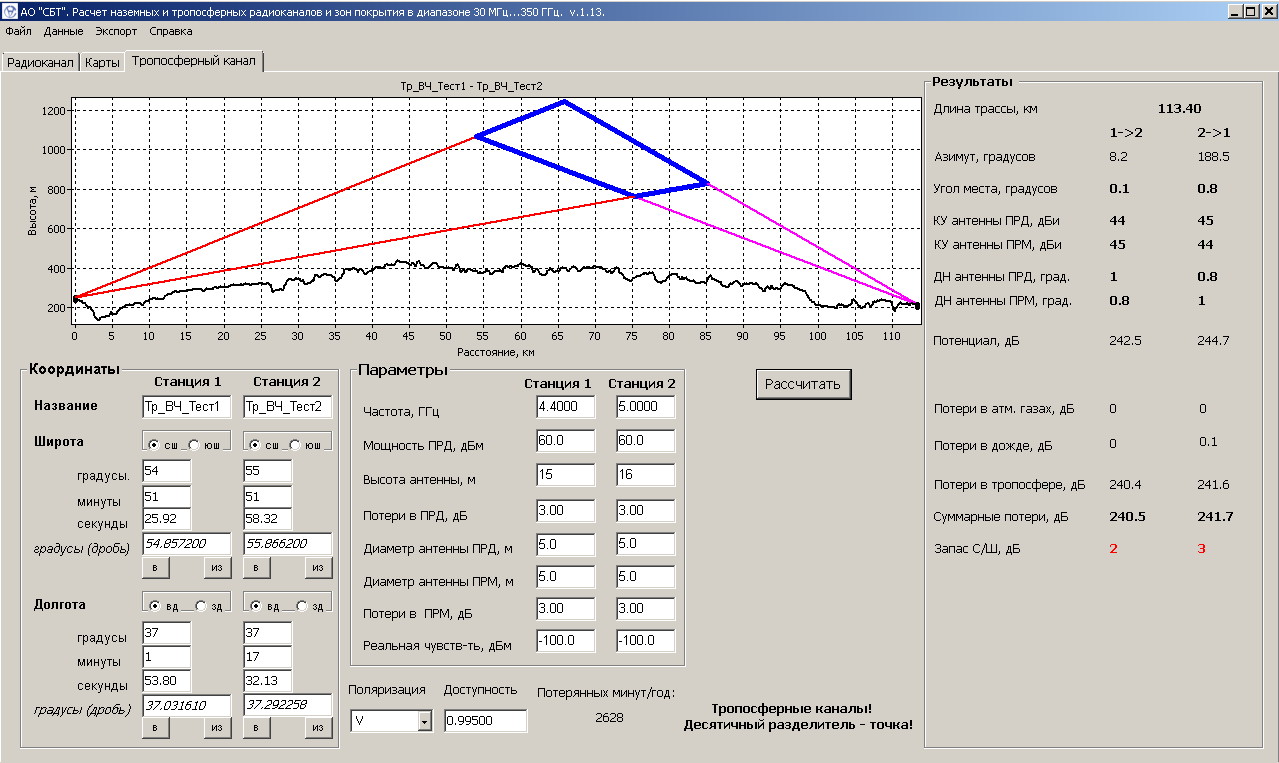

- Встроенный набор типовых исходных данных для метрового, дециметрового, сантиметрового, миллиметрового диапазонов, тропосферных каналов, каналов ЗС-ЛА и трасс.
- Возможность сохранения введенных исходных данных.
- Возможность сохранения отчета.

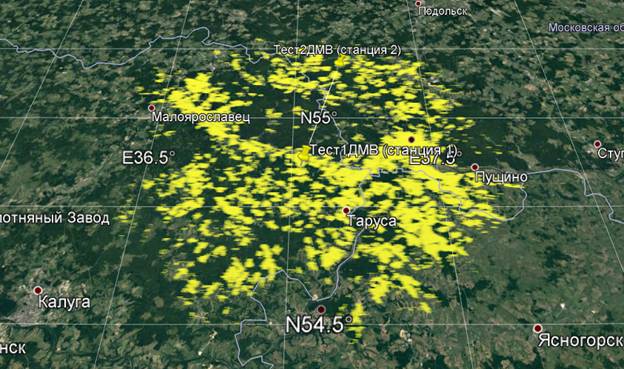

- Возможность сохранения карты покрытия в формате kml для открытия в картографической среде (GoogleEarth, AlpineQuest, Maps.me и т.п.).
Требования к аппаратно-программному обеспечению
- Разрешение экрана: не менее 1280х768.
- Оперативная память: не менее 4 Гбайт.
- Свободное место на диске: не менее 16,5 Гбайт (для геоданных всей поверхности Земли) или 8 Гбайт (только северо-восточное четвертьшарие).
- Операционная система: 64 разрядная операционная система Windows 7 и выше.
- Доступ к интернету и сторонним ресурсам: не требуется.
Установка программы
- Скачайте архив с файлами ПО SBTAllBand.
- Скачайте базу геоданных по ссылкам на сайте СБТ
- Разархивируйте скачанный архив на жесткий диск.
- Переместите скачанную базу геоданных в папку с программой (в подпапку GeoData). Место установки не регламентируется. Программа может работать как с внутреннего, так и внешнего диска.
- Запустите исполнняемый файл SBTallBand.exe. При необходимости создайте ярлык на рабочем столе.
