Комплекс «ЦИФРОГРАД»

Комплекс «ЦИФРОГРАД»2018-10-24T11:12:57+00:00

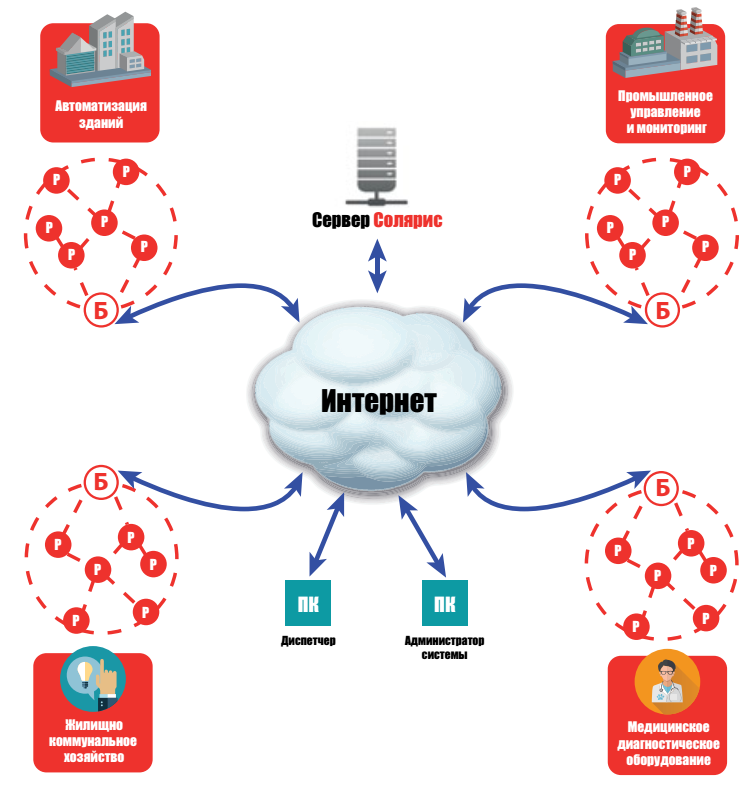

Область применения

  • Автоматизация процесса сбора, хранения и обработки информации о потреблении энергоресурсов

  • Управление исполнительными механизмами

  • Диспетчеризация общего состояния оборудования, АСУТП, АСУНО

  • Сфера IoT (интернет вещей)

  • Медицина

  • Строительство

  • Транспорт

  • Сельское хозяйство

Технологии

ВОЗМОЖНОСТИ

  • Получение информации посредством удаленного доступа к системе через Internet, GSM/GPRS, Wi-Fi;
  • Наращивание системы — подключение дополнительных приборов учета в процессе эксплуатации без остановки системы;
  • Поддерживает различные виды приборов учёта с интерфейсами RS-485, CAN, MBUS и импульсным выходом;
  • Совместим с широкой номенклатурой датчиков от различных производителей;
  • Система обеспечивает дистанционное управление прибором учета: ограничение нагрузки, перезагрузку прибора, настройку прибора;
  • Наличие IP-протокола позволяет легко интегрироваться со сторонним ПО;
  • Модификация (корпусное, встраиваемое в приборы учета, интегрируемое с датчиками);
  • Возможность опроса любого прибора учета по команде с диспетчерского сервера;
  • Возможность контролировать состояние приборов учета в режиме реального времени.
ПРЕИМУЩЕСТВА
  • Применение технологии передачи информации по радиоканалу обеспечивает повышенную помехозащищенность системы;
  • Использование ISM диапазонов;
  • Адаптация и доработка с учетом пожеланий Заказчика;
  • Возможность построения беспроводных сетей;
  • Гарантированная доставка данных от приборов учета;
  • Возможность радиоадаптеров объединяться в mesh-сеть.

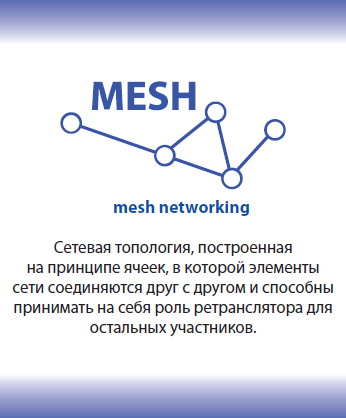

Особенности применения mesh-сетей

Ячеистая топология mesh-сети и встроенные алгоритмы маршрутизации обеспечивают самовосстановление и гарантируют доставку пакетов данных в случае обрыва связи между отдельными узлами, а также в случае перегрузки или отказа одного из элементов системы.

Возможности mesh-сети:

  • Самоуправляемость;
  • Самоконтролируемость;
  • Самоконфигурируемость;
  • Построение территориально-распределенных сетей масштаба район/город.

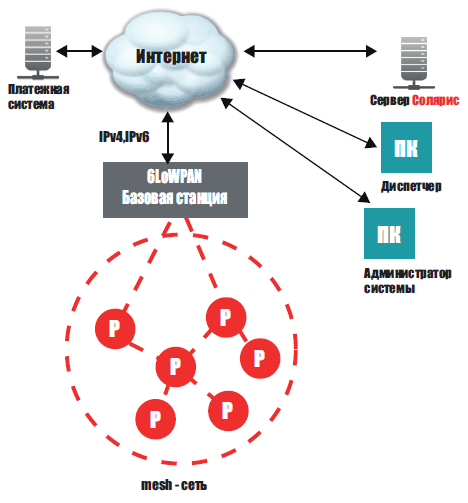

Структурная схема

Аппаратная часть: приборы учета ресурсов различных типов, беспроводные радиоадаптеры, проводные адаптеры, базовые станции и УСПД, сервер учета ресурсов, АРМы.

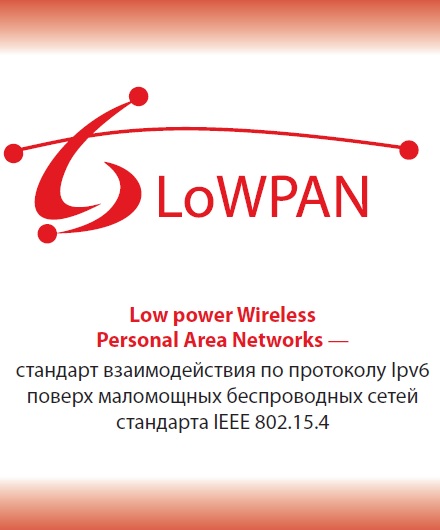

Взаимодействия устройств реализовано применением стандарта 6LoWPAN поверх маломощных беспроводных сетей стандарта IEEE 802.15.4. Самоорганизованная mesh-сеть обеспечивает надежную передачу данных на нелицензированной частоте 868 Мгц;

Программная часть (ПО): специализированное программное обеспечение, функционирующее под управлением ОС Linux (радиоадаптеры и базовые станции) и Windows (сервер, АРМы).

Компоненты

Семейство радиоконтроллеров РБ433, РБ868, РБ2400

Унифицированные радиоконтроллеры (р\к) предназначены для использования в приложениях IoT. В том числе могут применяться с приборами учета энергоресурсов, таких как водомеры, счетчики тепла, электросчетчики и другие. В состав радиоконтроллера входят: процессорное ядро; flash-память; радиоблок; распостраненные интерфейсы; аналоговые узлы и контроллер микромощного режима.

Семейство радиоадаптеров

Линейка радиоадаптеров позволяет объединить в единую радиосеть приборы учета с различными интерфейсами передачи данных, такими как:

  • Импульсный;
  • Импульсный быстрый;
  • NAMUR;
  • RS-485;
  • RS-232;
  • M-Bus;
  • CAN.

В случае применения проводного решения для передачи данных с приборов учета, при построении системы используются проводные адаптеры с дифференциальным и интерфейсом M-Bus

Семейство проводных адаптеров

Линейка проводных адаптеров позволяет объединить в единую приборы учета с различными интерфейсами передачи данных, такими как:

  • Импульсный;
  • Импульсный быстрый;
  • NAMUR;
  • RS-485;
  • M-Bus;

В случае применения проводного решения для передачи данных с приборов учета, при построении системы используются проводные адаптеры с дифференциальным и интерфейсом M-Bus

Семейство базовых станций

Базовая станция выполняет функции моста между радиосетью и интернет, обеспечивая передачу информации от приборов учёта в системную базу данных. Типовое применение предусматривает одну базовую станцию на многоквартирный жилой дом.

Концентратор реализует аналогичные функции в случае применения проводного решения. При построении системы используются проводные адаптеры с дифференциальным и интерфейсом M-Bus.

УСПД предназначены для сбора и передачи информации напрямую с приборов учета по соответствующим интерфейсам. Типовое применение — общедомовой учет, индивидуальное строительство.

Восходящий канал: Ethernet канал (на витой паре 10/100/1000 ВaseT или мобильный канал LTE/3G/GSM). Нисходящий канал: 6LoWPAN, Bluetooth Low Energy (BLE), WirelessHART, Wireless M-Вus. Дополнительные функции: Маршрутизация, Web-конфигуратор.

Комплекс построен по трехуровневой схеме. На нижнем уровне находятся модули менеджера заданий и модули опроса (сбора первичных данных). Второй уровень образуют модули сервера обработки данных и хранилище данных.  На верхнем уровне находятся модули конфигурирования, отображения и составителя отчетов.

Основные функции программного обеспечения:

  • считывание значений измеренных величин из счетчиков электрической энергии и теплосчетчиков с интерфейсами RS-485, RS-232, CAN; M-Bus;
  • считывание значений измеренных величин из счетчиков газа и воды с импульсным выходом, с помощью радиоадаптеров с импульсным интерфейсом (входом);
  • программирование границ временных зон для многотарифного учета, даты перехода зимнее/летнее время;
  • задание системы адресации и защиты от несанкционированного доступа для каждого счетчика, теплосчетчика и радиоадаптера;
  • коррекция текущего календаря и текущего времени для каждого счетчика электроэнергии, теплосчетчика, радиоадаптера по внутренним часам АРМ;
  • выгрузка данных в сторонние программы в произвольном формате (XML,  excel, HTML). По запросу выгрузка в 1С и другие программы;
  • контроль работоспособности измерительного канала;
  • хранение даты и времени начала эксплуатации комплекса.

Рабочие профили

(нажмите для увеличения)

Параметры счетчика

(нажмите для увеличения)

Показания счетчика

(нажмите для увеличения)

Преимущества программного комплекса:

  • Обмен данными между оборудованием и сервером организован по протоколу СоАР, реализована стандартная IP-адресация пакетов IPv6;
  • поддержка большинства водо- и электросчетчиков,  газовых и теплосчетчиков представленных на российском рынке;
  • комплексное решение под ключ (оборудование и ПО) от одного производителя;
  • бесплатное добавление новых типов приборов, бесплатная техническая поддержка и обновление ПО;
  • доработка возможностей комплекса под требования заказчика;
  • Удобство и простота обслуживания. Персоналу, обслуживающему систему, не обязательно специально проходить длительное обучение. Интерфейс программного обеспечения прост и интуитивно понятен;
